[2주차] 필터, 매개변수 변경 동작을 사용한 대시보드 제작

과제1



원하는 데이터를 사용하여 필터, 매개변수 변경 동작 사용한 대시보드 제작하기!

• 필터와 매개변수 변경 동작에 대한 설명과 대시보드 캡쳐 화면을 추가해주세요!
  (+ 태블로 twbx 파일 또는 퍼블릭 링크 삽입)
• 위경도가 포함되지 않은 데이터를 사용해도 무방
• 필터, 매개변수 동작을 각각 다른 데이터로 제작해도 됩니다.

1. Tableau에 데이터 불러오기

1-1. Tableau 실행

• Tableau Desktop 실행

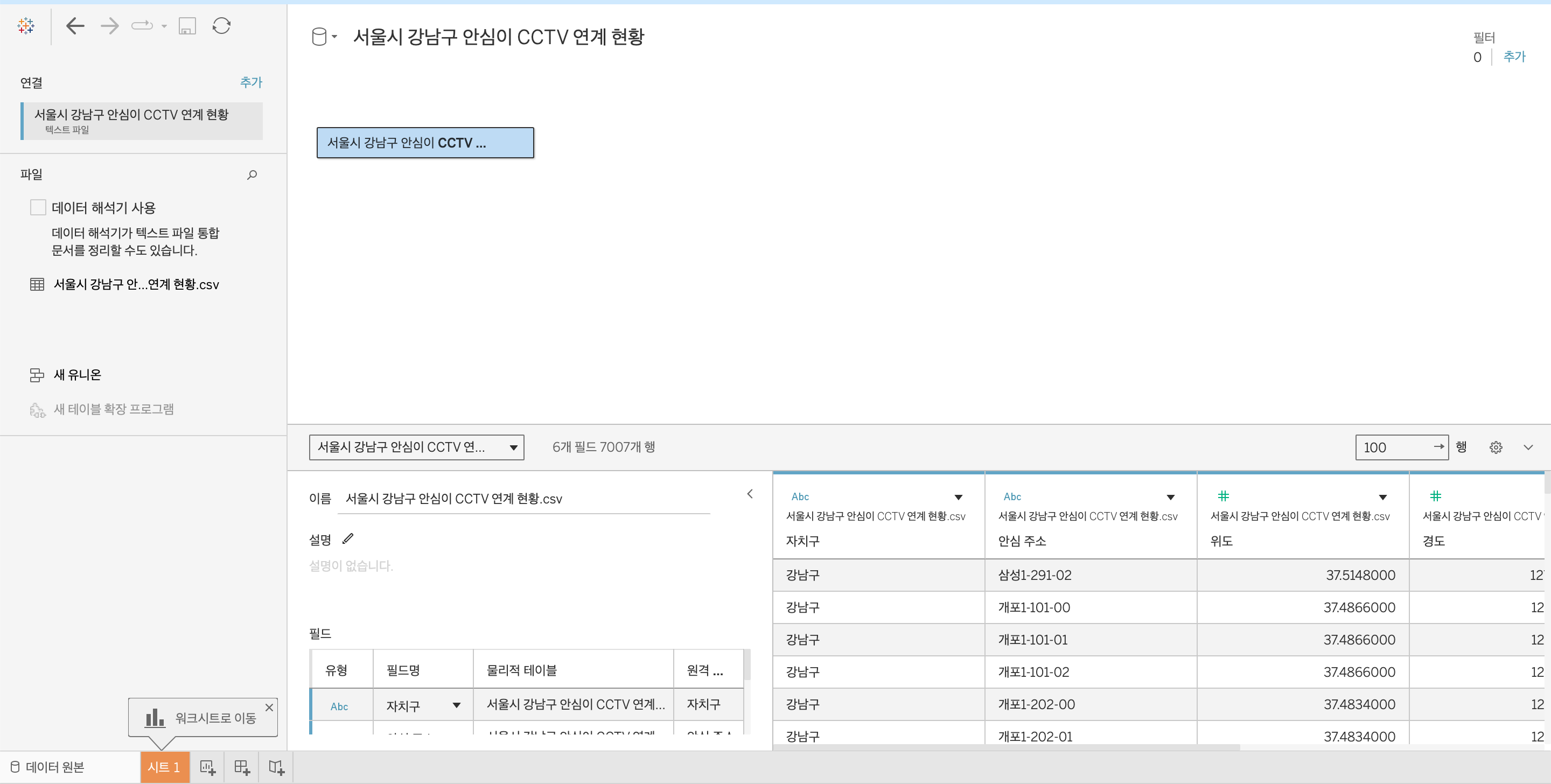

1-2. CSV 파일 연결

1. 시작 화면에서 서울시 강남구 안심이 CCTV 연계 현황.csv

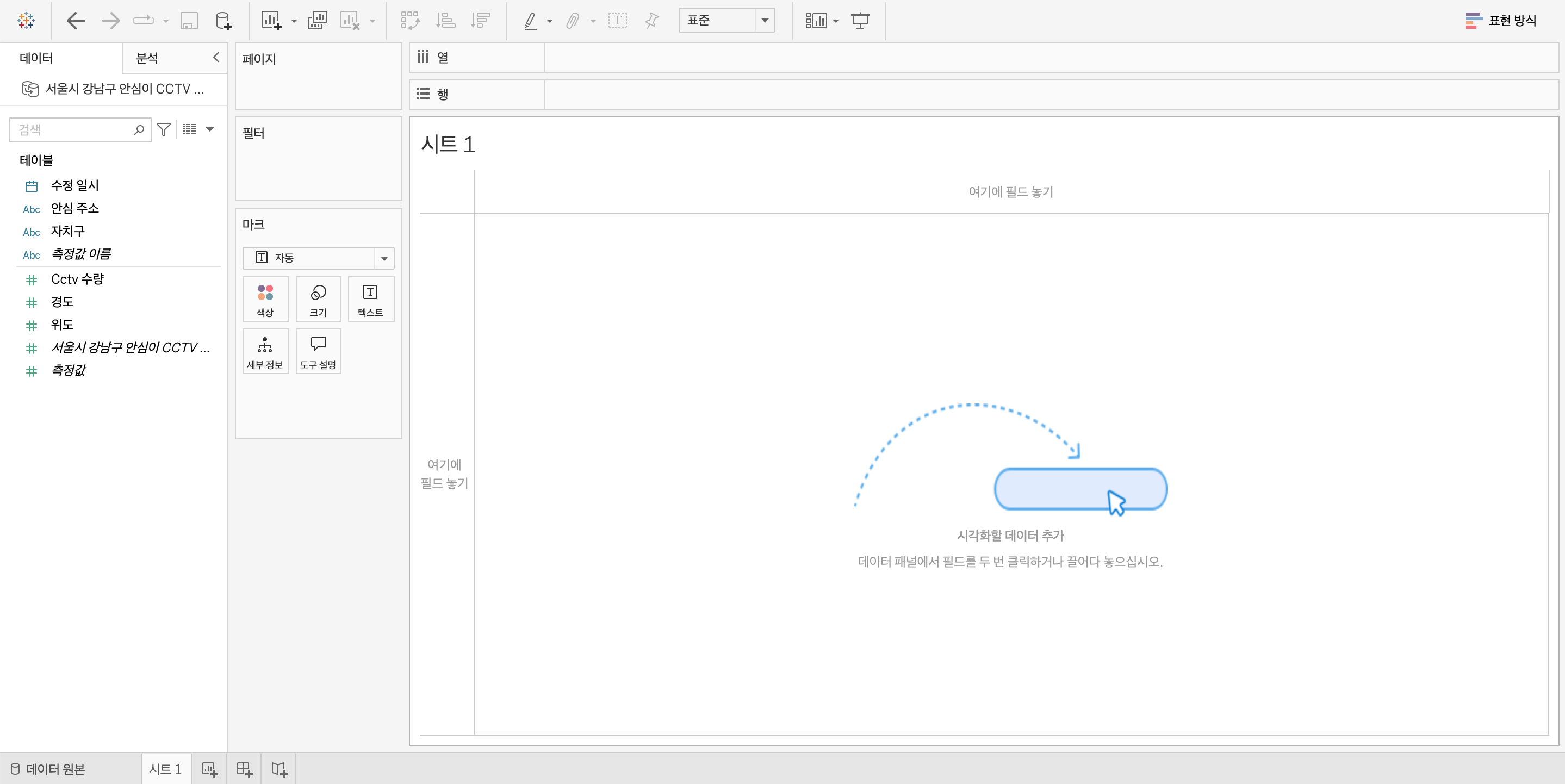

2. 하단 [시트 1] 클릭



2. 기본 시각화 만들기 (CCTV 개수 막대그래프)

행정동(또는 설치 위치)별 CCTV 개수



2-1. 차원/측정값 확인

왼쪽 데이터 패널 확인

• 차원
  • 안심 주소 -> 위치(동/도로명)
  • 자치구
• 측정값
  • Cctv 수량 -> 이미 집계된 CCTV 개수
  • 위도, 경도

COUNT 는 사용하지 않아도 된다.

SUM(Cctv 수량)이 기준

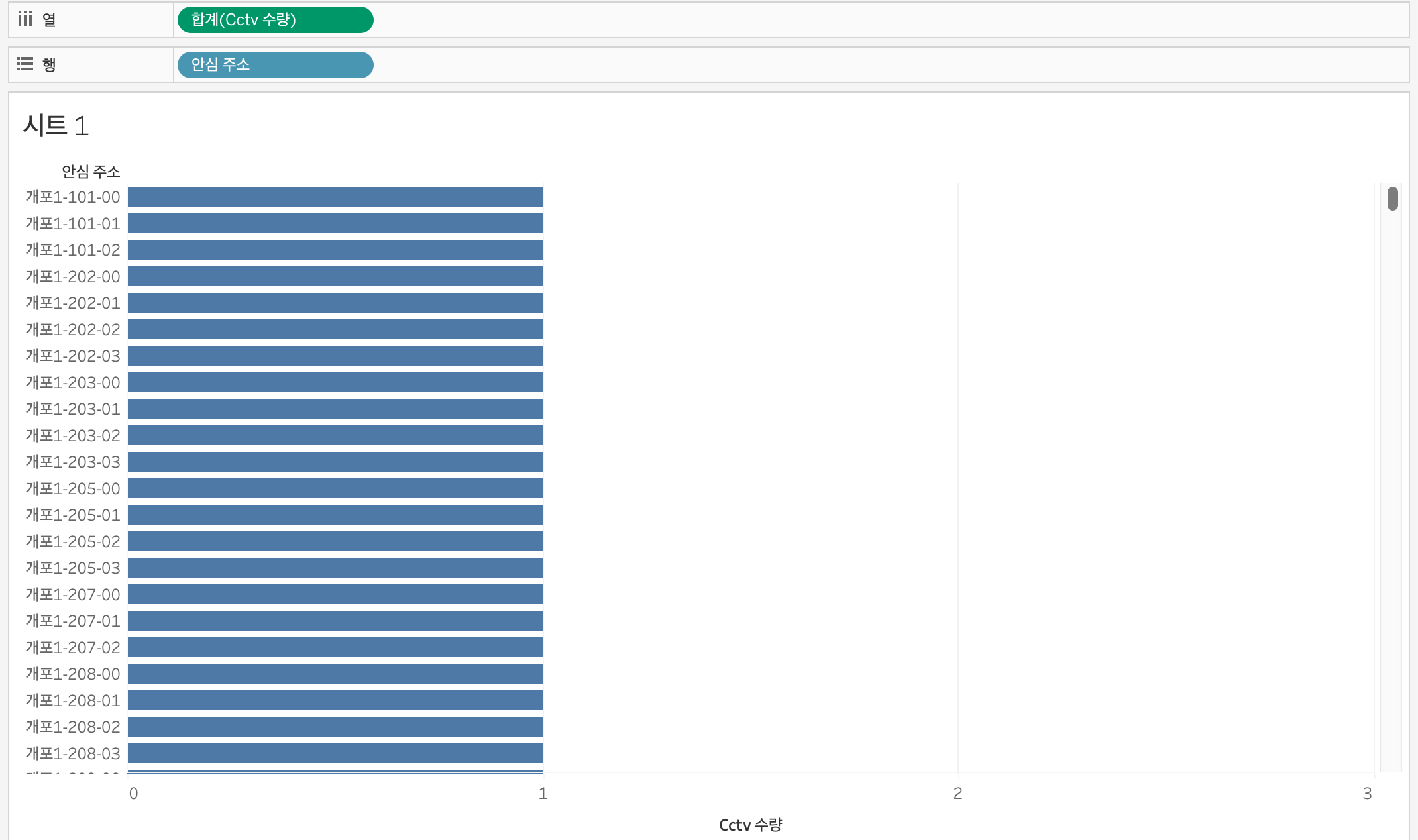

2-2. CCTV 개수 그래프 만들기

• 행 : 안심 주소
• 열 : Cctv 수량



3. 필터 적용

특정 자치구 / 주소만 보고 싶을 때

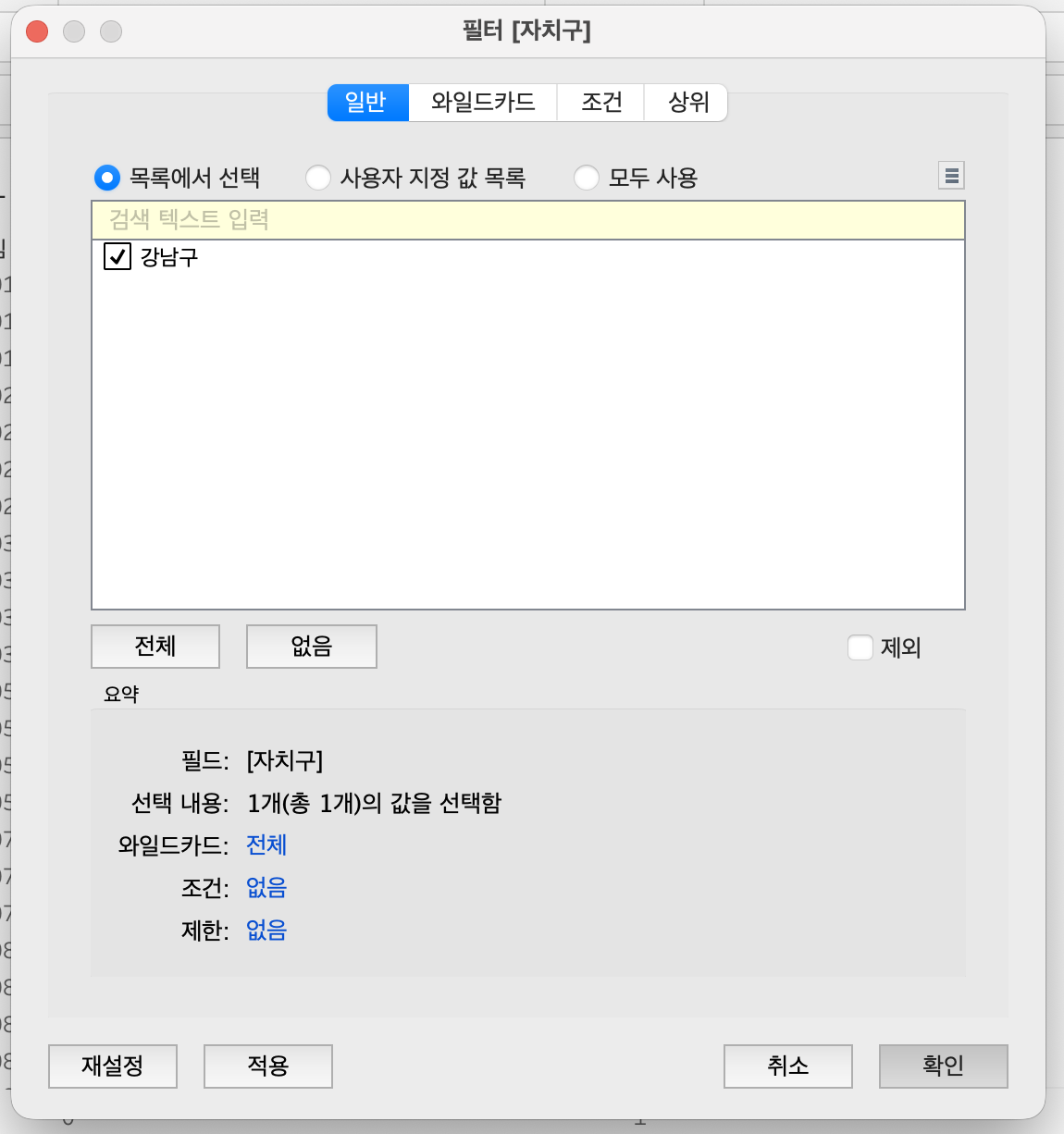

3-1. 자치구 필터

1. 자치구 -> 필터 선반으로 드래그
2. 강남구 체크 -> 확인

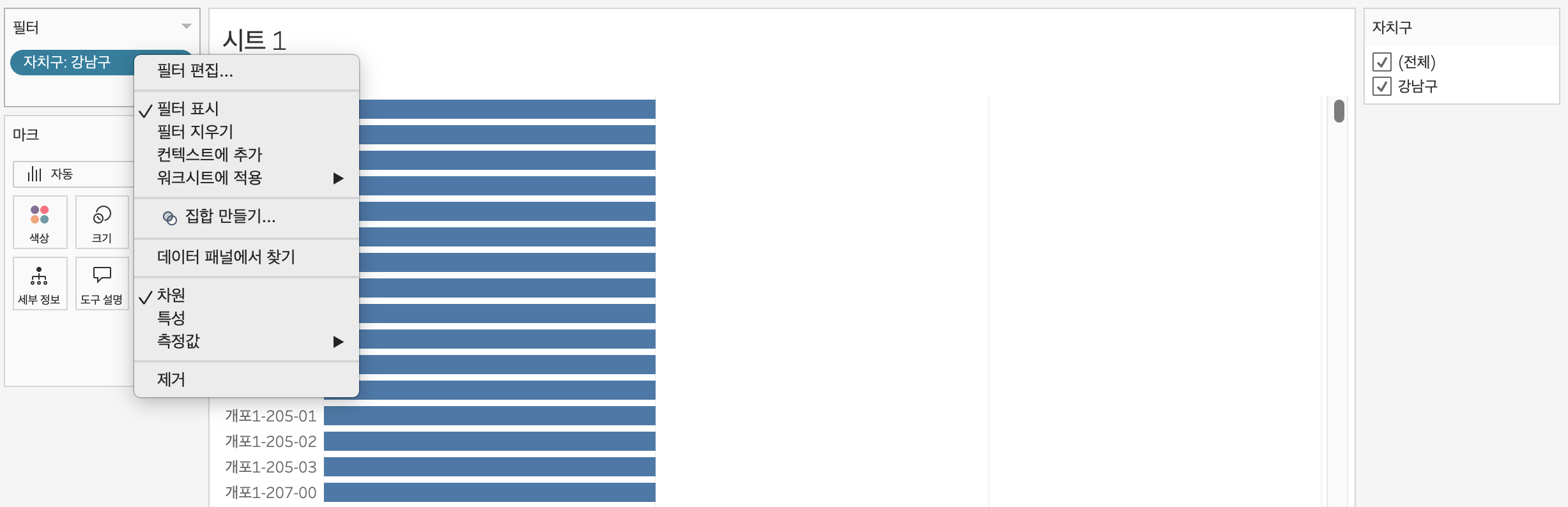

3. 필터 선반에서 자치구 우클릭
4. [필터 표시]



4. 매개변수 만들기 (CCTV 기준값)

CCTV 수량 기준을 사용자가 직접 변경

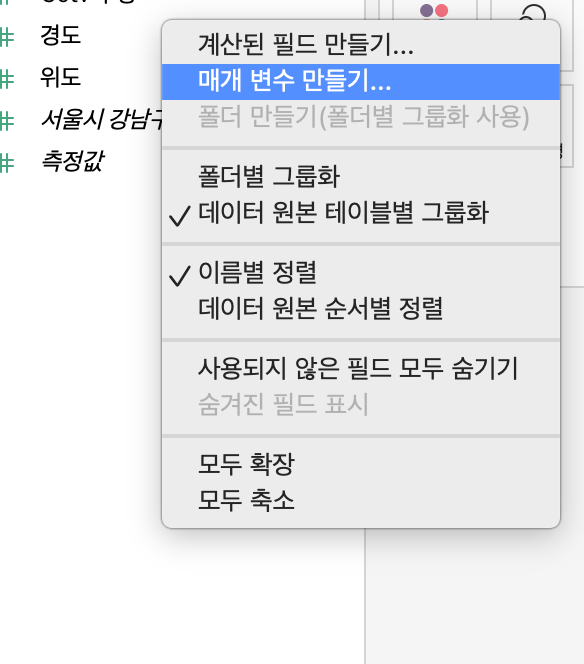

4-1. 매개변수 생성

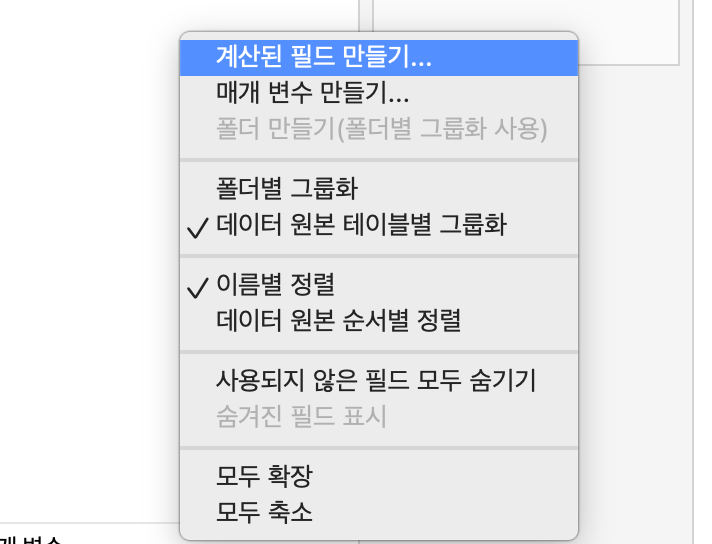

1. 데이터 패널 빈 공간 우클릭
2. [매개변수 만들기]

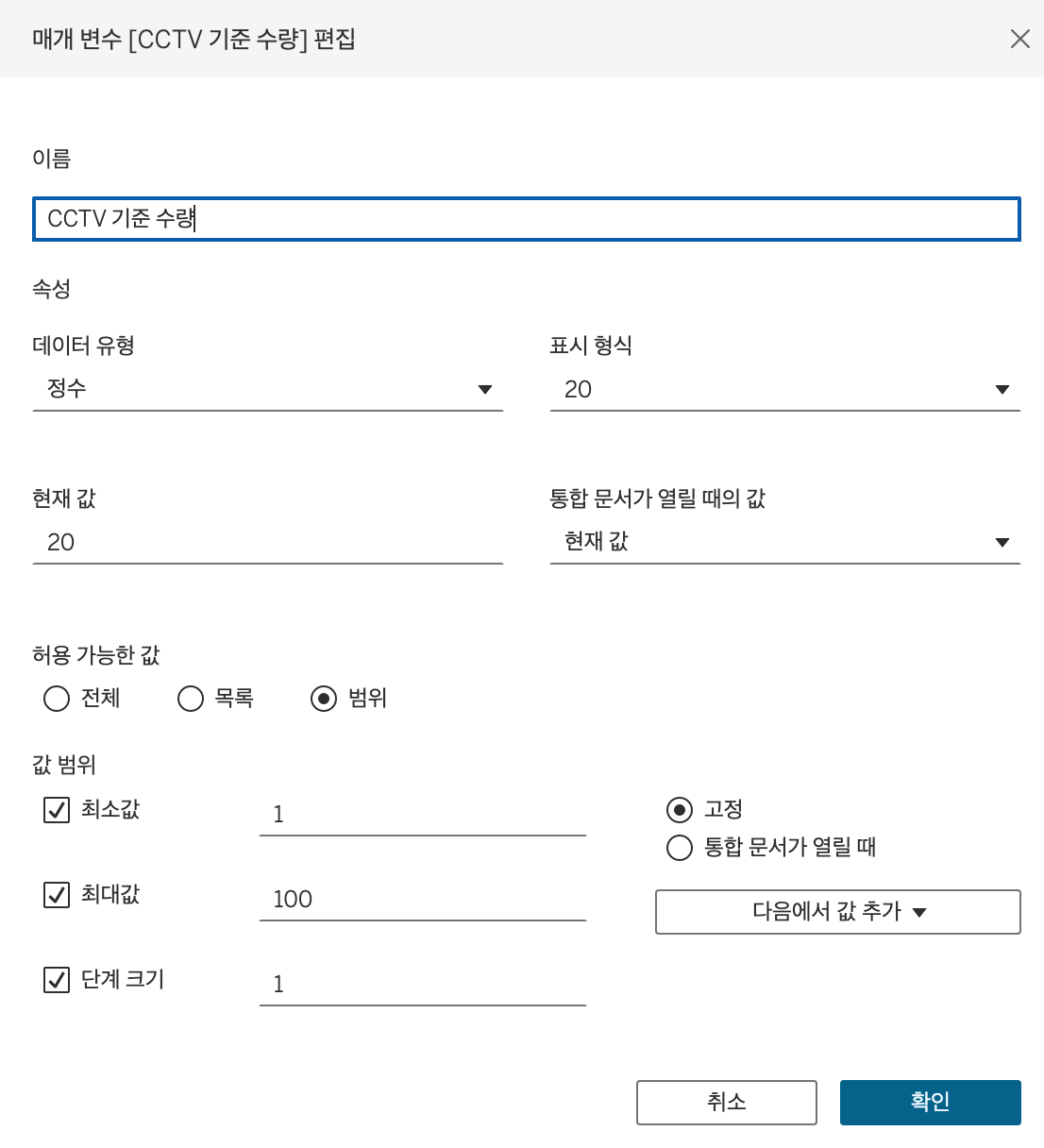

설정값

이름 : CCTV 기준 수량
데이터 유형 : 정수
허용 값 : 범위
최소값 : 1
최대값 : 100
단계 크기 : 1
현재 값 : 20

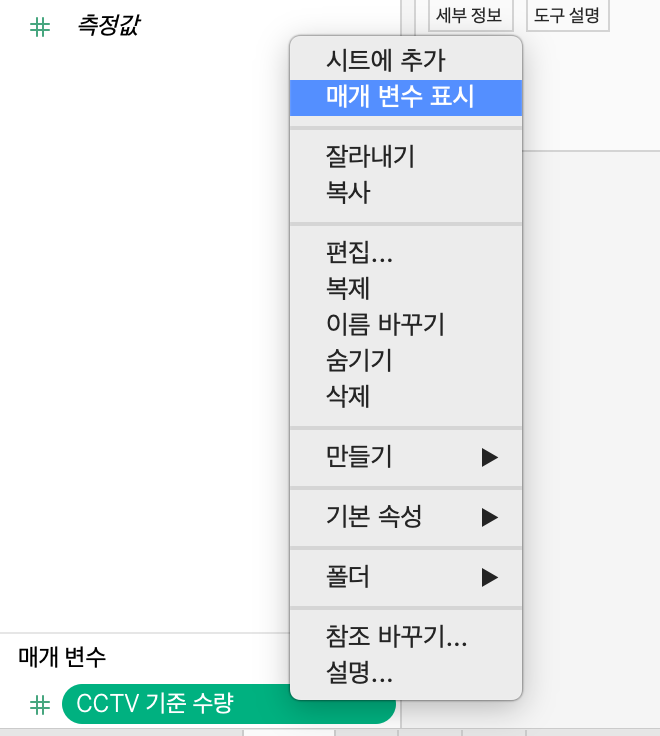

4-2. 매개변수 표시

• 매개변수 우클릭
• [매개 변수 표시] 클릭



이렇게 되면 아래의 화면과 같이 나오는데 이는 의미있는 시각화가 아니다.

의미있는 시각화를 하기 위해서는 주소보다 상위 단위로 묶어야 한다.

LOD 방식을 통해서 '주소 개수'를 다시 집계 하자.



5. LOD 계산 필드로 만들기

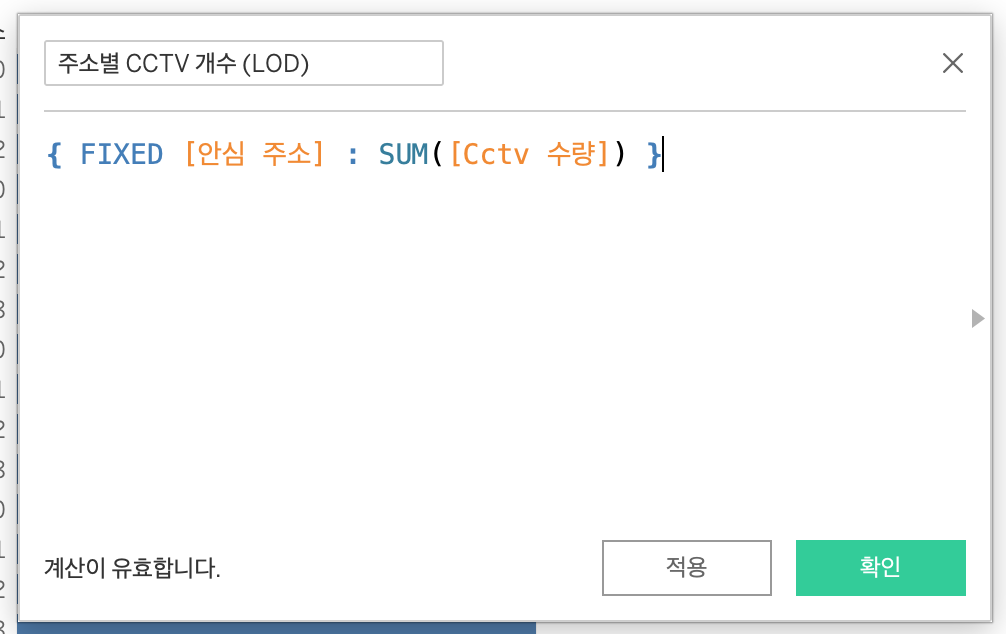

5-1. 주소 기준 CCTV 개수 (LOD)

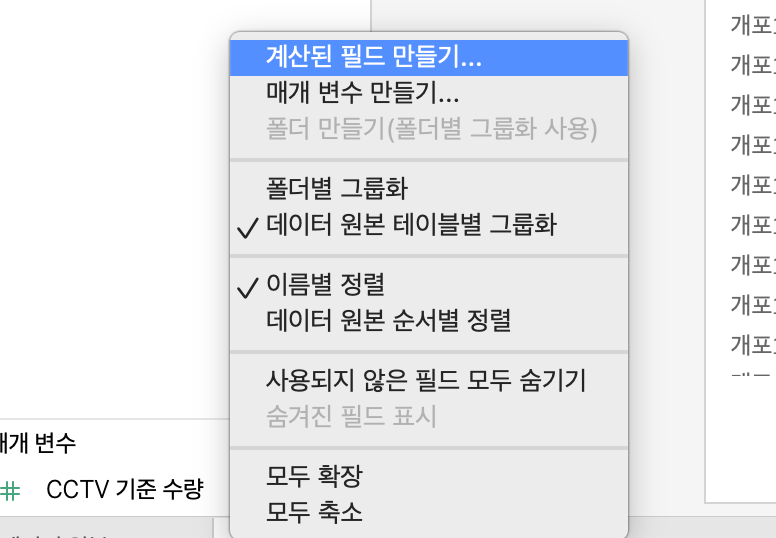

1. 데이터 패널 우클릭
2. [계산된 데이터 필드 만들기]

이름 : 주소별 CCTV 개수(LOD)

수식 :

{ FIXED [안심 주소] : SUM([Cctv 수량]) }



--> 시트 구성이 어떻게 바뀌든 안심 주소 단위로 CCTV 수량을 고정 집계

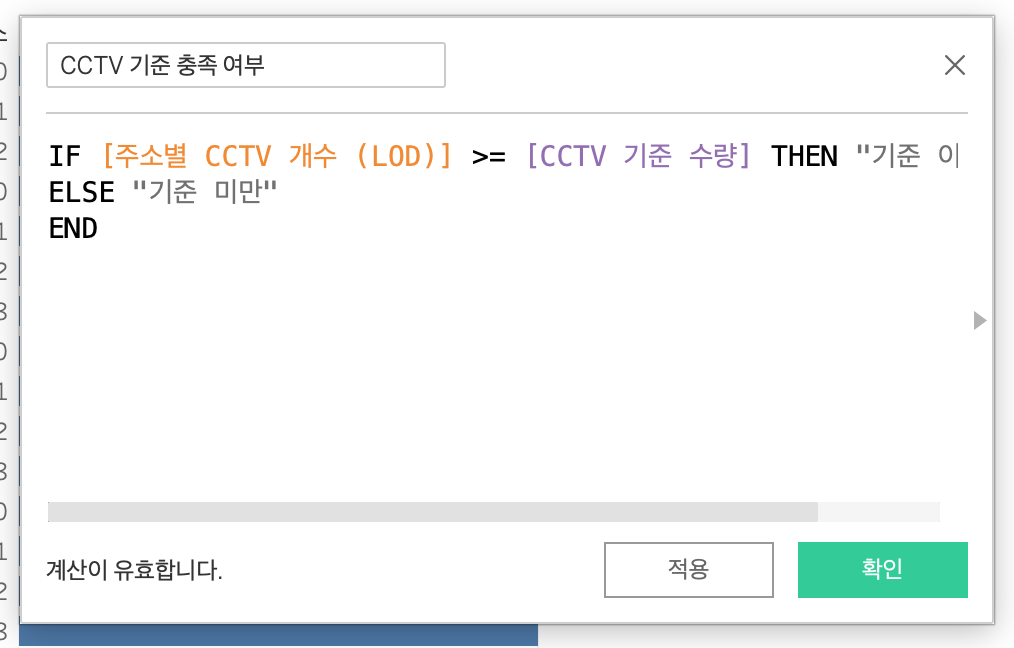

5-2. 기준 충족 여부 (LOD 기반)

계산된 필드 생성



이름 : CCTV 기준 충족 여부

수식 :

IF [주소별 CCTV 개수 (LOD)] >= [CCTV 기준 수량] THEN "기준 이상"
ELSE "기준 미만"
END



5-3. 시트에 적용

• 열 : 주소별 CCTV 개수 (LOD)
• 색상 : CCTV 기준 충족 여부 -> 색상
• 정렬 : 주소별 CCTV 개수 (LOD) 기준 내림차순

6. 지도에 CCTV 위치 표시하기



6-1. 지도용 시트 생성

• [새 워크시트] 생성
• 시트 이름을 CCTV 위치 지도 로 변경

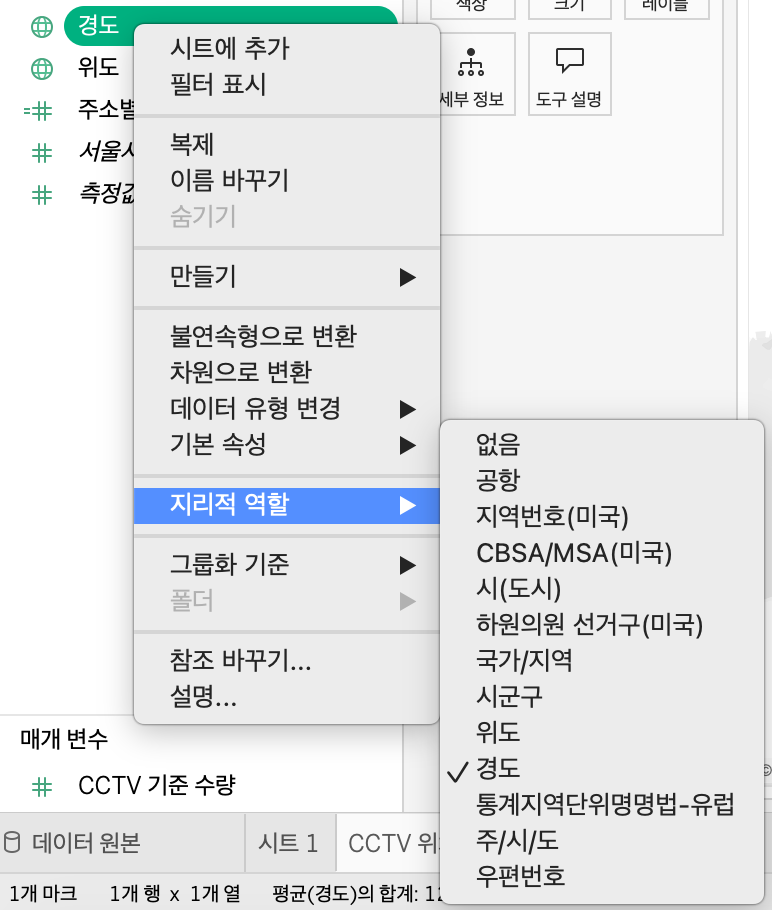

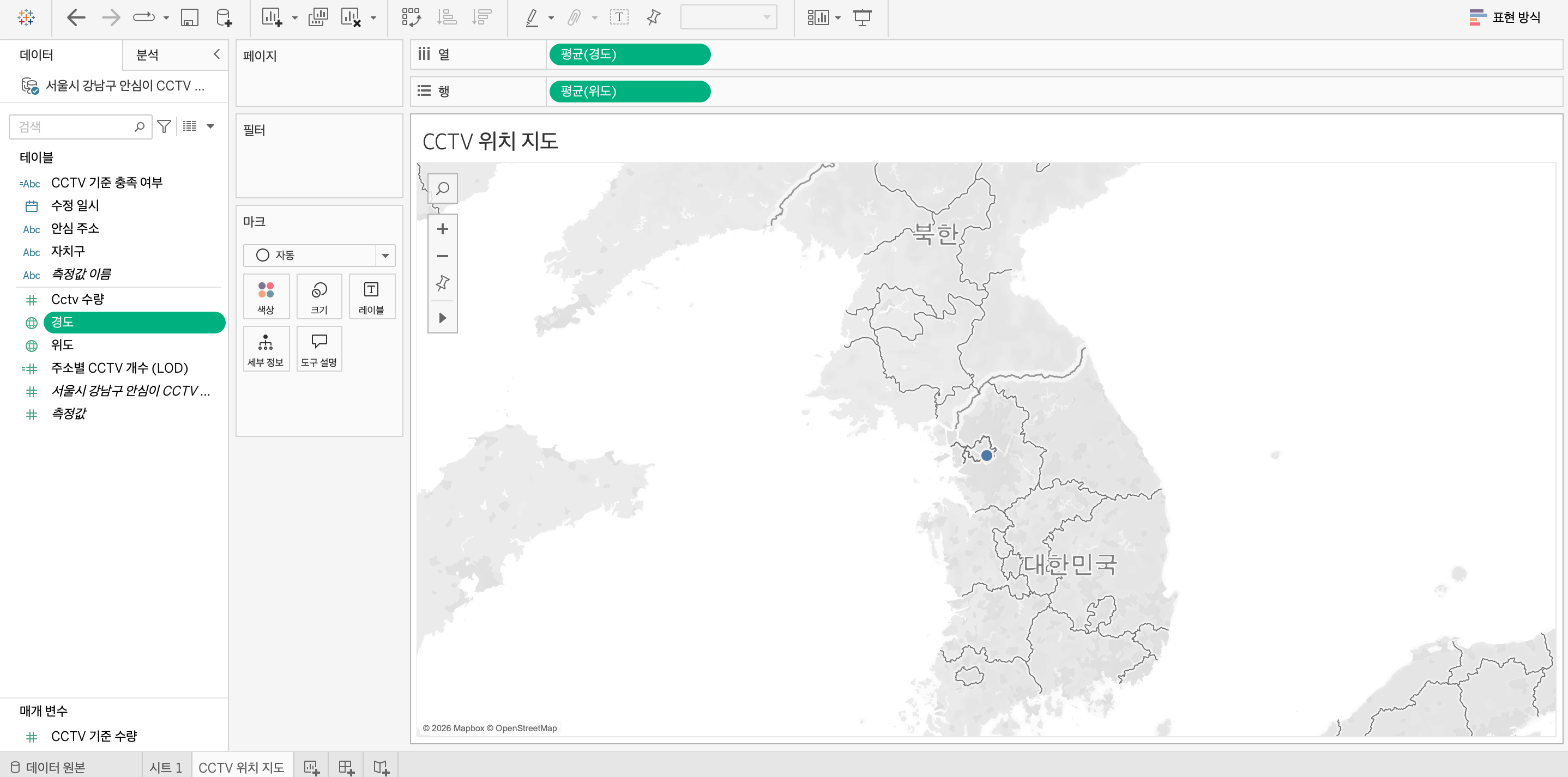

• 경도와 위도의 지리적 역할 변경





그러면 위처럼 지도가 생성 된다.

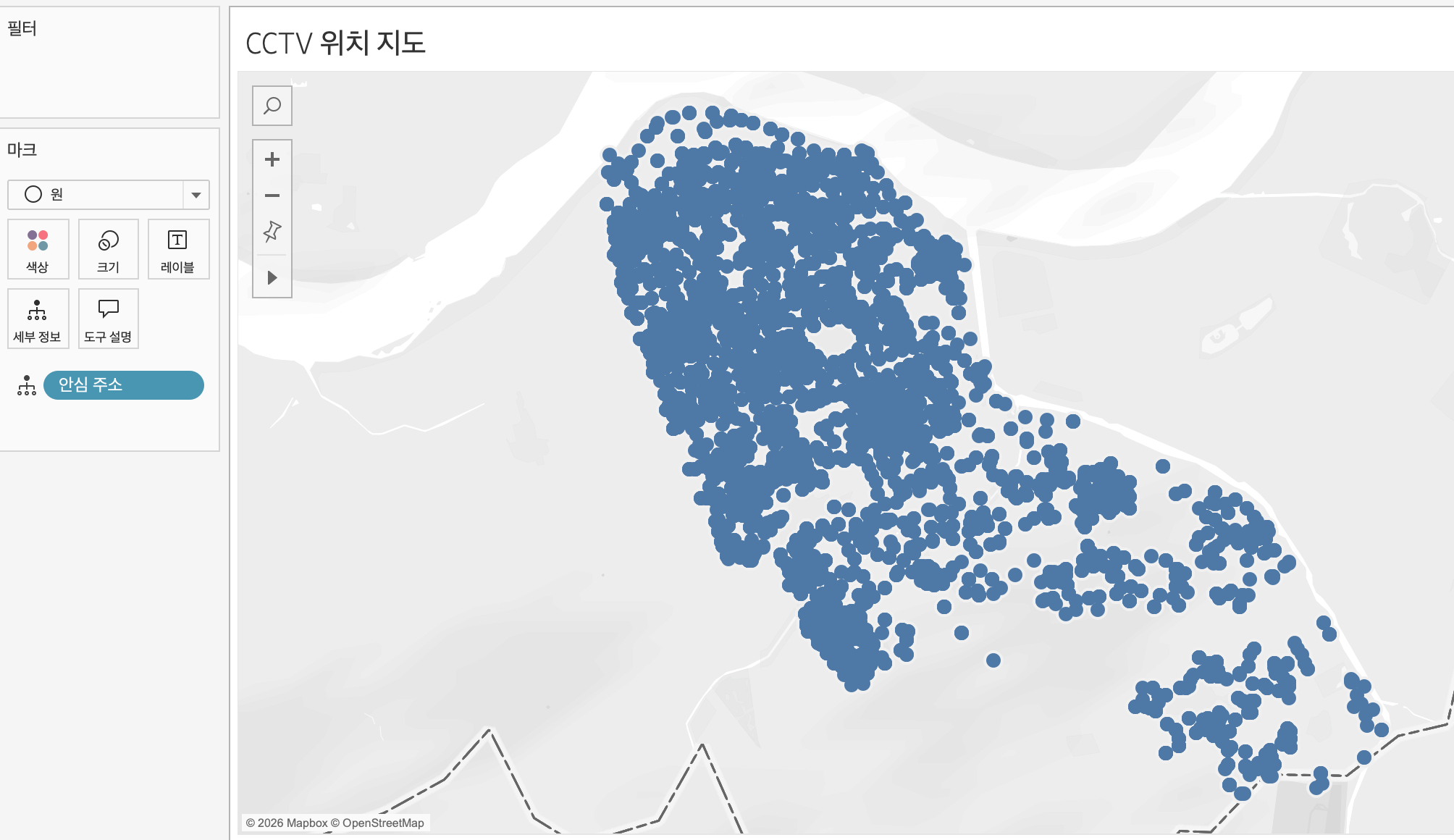

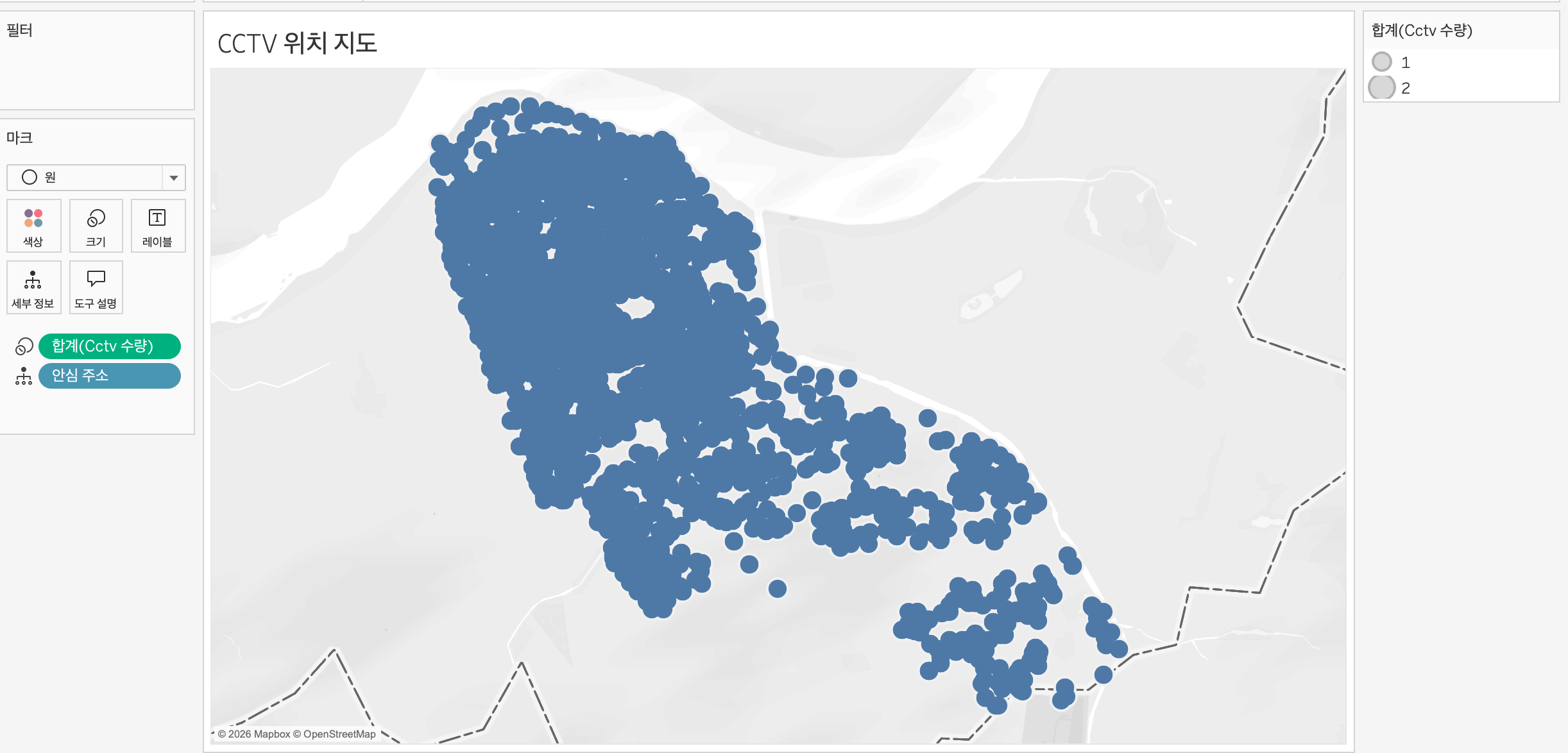

6-2. CCTV 위치 점 찍기

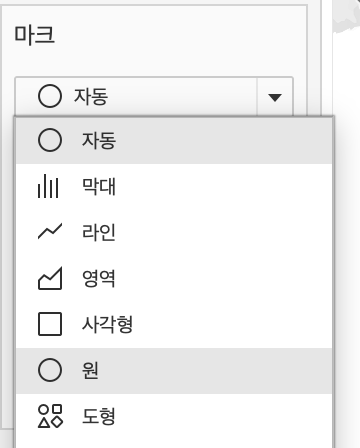

1. 마크 카드에서
   유형 → 원(Circle)
2. 안심 주소 → 세부 정보(Detail)
   → CCTV 하나하나 점으로 찍힘
3. Cctv 수량 → 크기(Size)
   → 수량 많을수록 점 크게

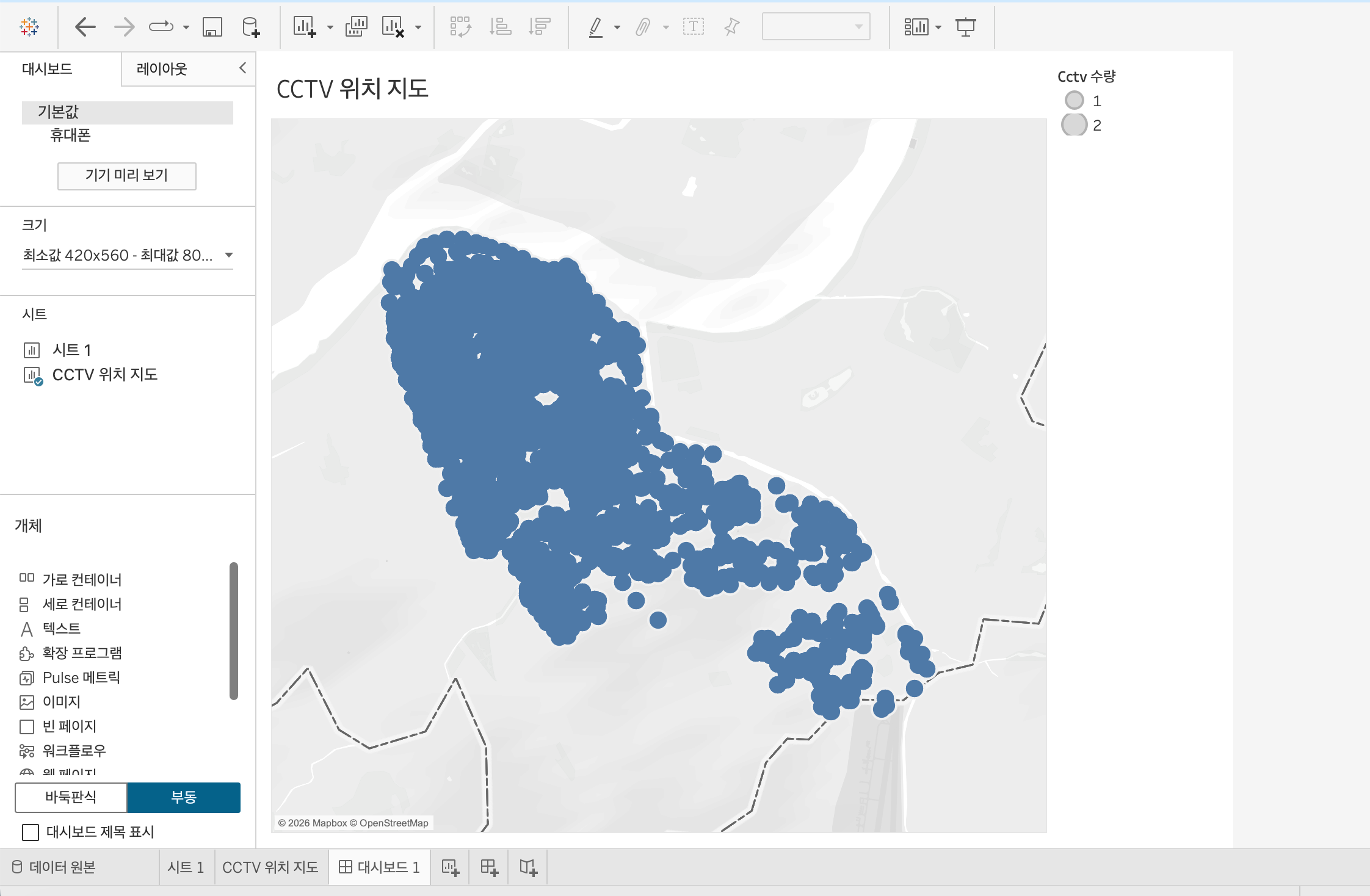

대시보드를 생성하고 표시하고 싶은 시트를 더블클릭하면 아래 왼쪽과 같은 화면이 나오는 것을 볼 수 있다.

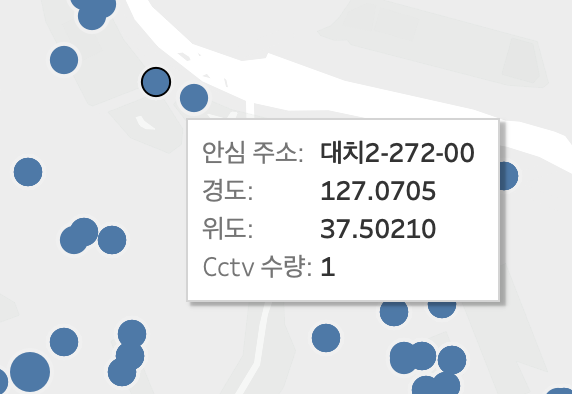

확대해서 점을 클릭해보면 오른쪽처럼 안심 주소와 경도/위도 그리고 cctv 수량이 나오는 것을 확인할 수 있다.







과제2

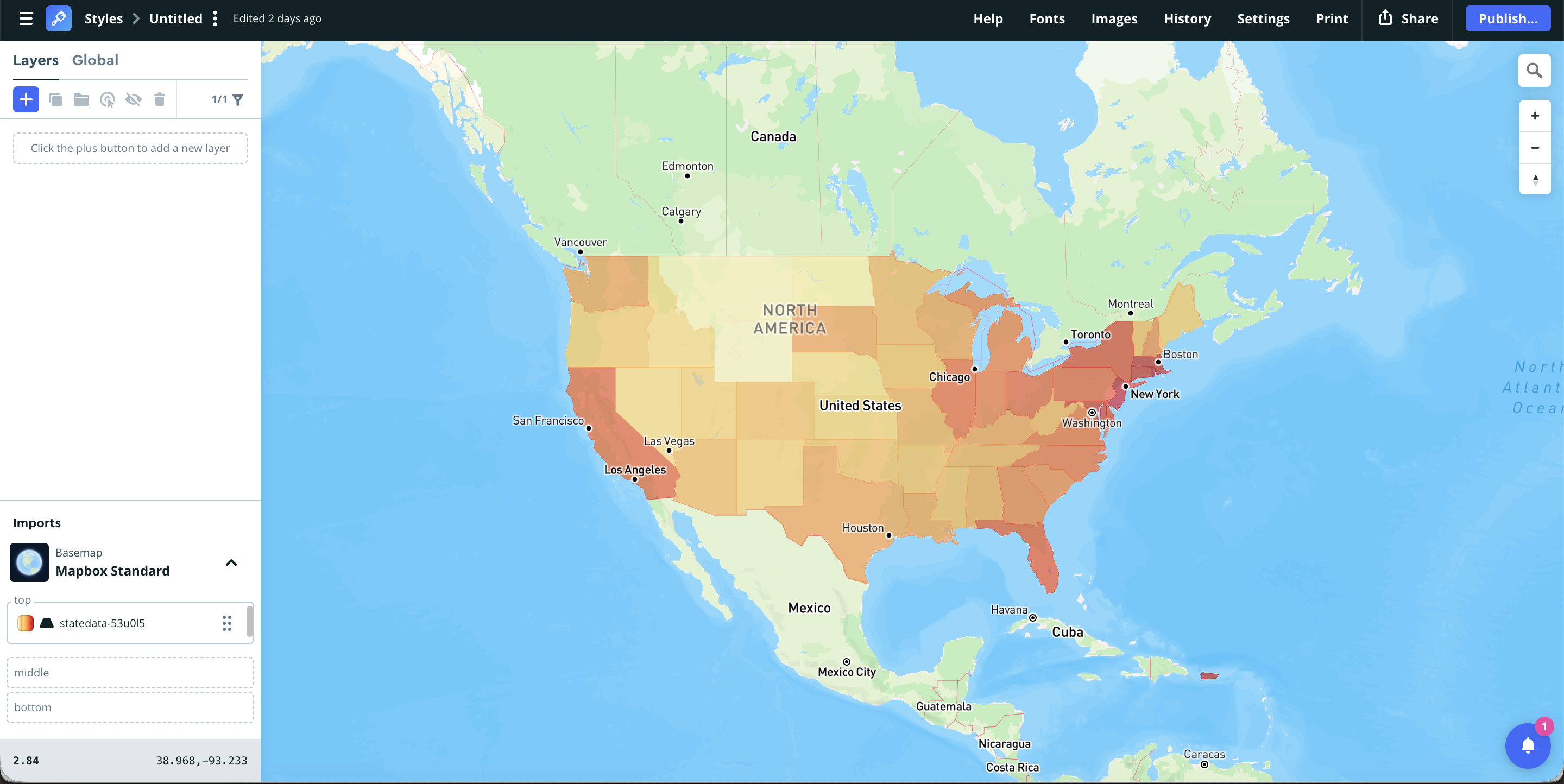

(03 MAPBOX 실습 2) 부분을 세션시간에 진행하지 못했다면,

과제 진행 후, mapbox 화면을 캡쳐해서 업로드해주세요.
